WEBS-45H3

嵌入式坚固无风扇系统搭载 英特尔第十代酷睿 i3/i5/i7/i9 迷你 ITX主板

产品特色

  • 搭载英特尔第十代酷睿 i3/i5/i7/i9 处理器
  • 可扩充不同附加卡
  • 支持 64GB DDR4 2400/2666 无修正错误内存 SDRAM
  • 支持三显示器,包含 HDMI / DP / VGA
  • 支援一个 M.2 E Key、一个 M.2 M Key 与一 个 M.2 B Key 槽
  • 支援 5 x COM 埠 ( 2 x RS- 232/422/485 )
  • 2x 天线孔提供 Wi-Fi 或 4G / GPS 使用
  • Onboard TPM 2.0

产品描述

WEBS-45H3 搭载英特尔桌上 Q470E 芯片组并且具备英特尔第十代酷睿 i3/i5/i7/i9 处理器,支持双 DDR4 内存与四 SATA 端口来储存。支持双超高速以太网络端口,双 PCIe 扩充孔、一个 M.2 E Key、一个 M.2 M Key 与一个 M.2 B Key 槽。 WEBS-45H3 有丰富的输入 / 输出接口与支持高解 析,适合作为销售时点情报系统、交互式信息服务站、数字广告牌、自动化等应用的解决方案。

规格

Specifications
System
M/B WADE-8212
CPU 10th Gen Intel® Core™ Processors CPU in LGA1200 package (35W TDP)
BIOS AMI UEFI BIOS
Memory Up to 64GB DDR4 2400/2666 Non-ECC SDRAM on two SO-DIMM sockets
Storage 2x 2.5” SSD slots
Watchdog Timer Programmable by embedded controller
TPM TPM 2.0
H/W Status Monitor System monitor (Voltage, Temperature)
Expansion – 2x PCIe x16 slot (PCIe x8 Signal)
– 1x M.2 E Key 2230 with PCIe x1, CNVI and USB2.0 for Wireless
– 1x M.2 M Key 2242/2260/2280 with PCIe x4 and SATA3 for SSD
– 1x M.2 B Key 3042/3052 with USB 3.0 Signal
– 1x SIM Card socket

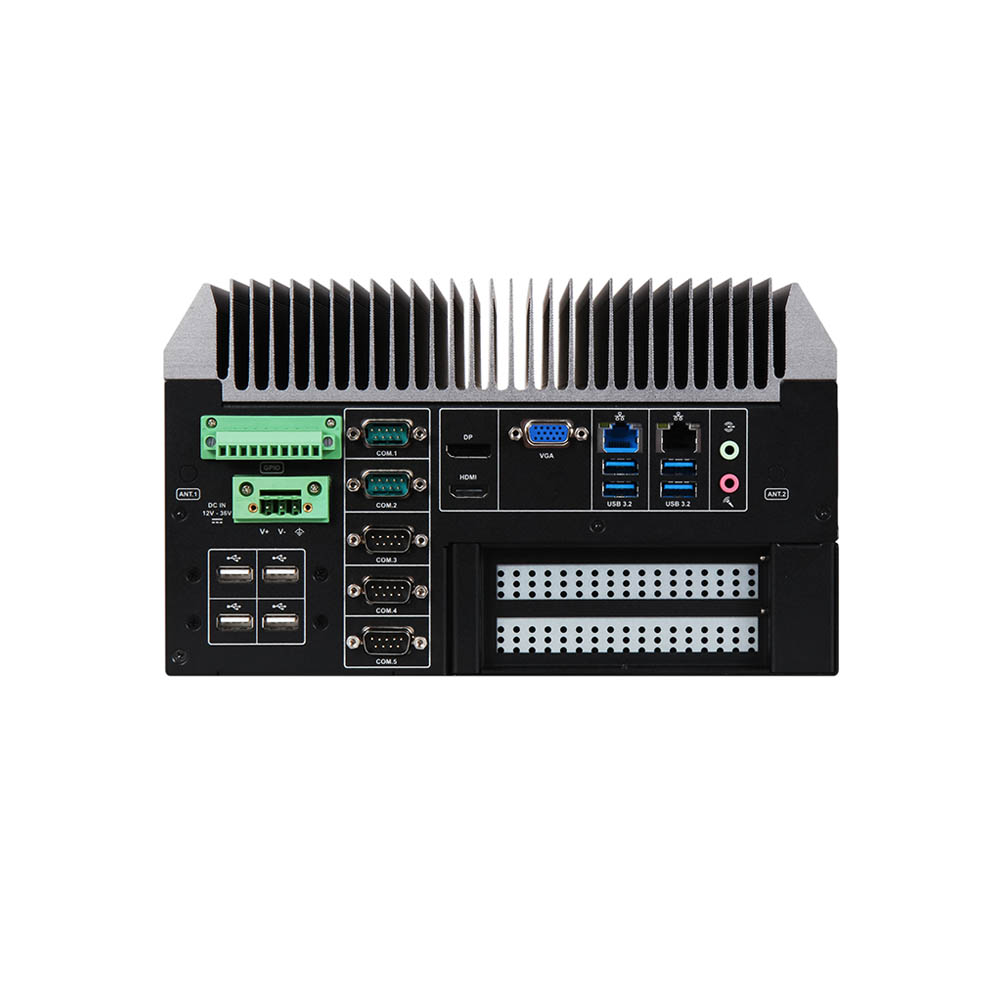

External I/O
Serial Port 5x COM ports( 2x RS-232/422/485)
Display – 1x HDMI 2.0a , resolution up to 4096×2160 @60Hz
– 1x DisplayPort 1.2 , resolution up to 4096×2160 @60Hz
– 1x VGA , resolution up to 1920×1200 @60Hz
USB – 4x USB 3.2 Gen 1
– 4x USB 2.0
Audio Audio Jack with Line-out / Mic-in with Realtek ALC887 Audio controller
Ethernet Intel® I219LM and Intel® I225LM Ethernet controller
GPIO 1x Programmable 8-bit Digital I/O
Other – 2x Antenna hole for WiFi or 4G/GPS module
– 1x EXT Power Switch
Power Supply Unit
Power Input DC 12V ~ 36V with 3-pin Terminal Block Connector
Environmental
Operation Temperature -20°C ~ 60°C
Storage Temperature -40°C ~ 80°C
Relative Humidity 40°C, 95%RH non-condensing
Operation Vibration 1Grms/10-500Hz, IEC 60068-2-6
Operation Shock 50G, 11 msec, IEC 60068-2-27
Mechanical
Dimension 253(W) x 201.2(D) x 150(H) mm
Weight 8 Kg
Mounting Wall mounting
