WEBS-45H1 搭载英特尔桌上 Q470E 芯片组并且具备英特尔第十代酷睿 i3/ i5/i7/i9 处理器，支持双 DDR4 内存与 2x 2.5 吋 SSD 孔来储存。支持双超高 速以太网络端口、一个 M.2 E Key、一个 M.2 M Key 与一个 M.2 B Key 槽。 WEBS-45H1 有丰富的输入 / 输出接口与支持高解析，适合作为销售时点情报 系统、交互式信息服务站、数字广告牌 、自动化等应用的解决方案。
| 系统 | |
| 主板 | WADE-8212 |
| 中央处理器 | 10th Gen Intel® Core™ Processors CPU in LGA1200 package (35W TDP) |
| BIOS | AMI UEFI BIOS |
| 内存 | Up to 64GB DDR4 2400/2666 Non-ECC SDRAM on two SO-DIMM sockets |
| 储存装置 | 2x 2.5” SSD slots |
| 看门狗定时器 | Programmable by embedded controller |
| TPM | TPM 2.0 |
| 硬件状态监控 | System monitor (Voltage, Temperature) |
| 扩充 | – 1x M.2 E Key 2230 with PCIe x1, CNVI and USB2.0 for Wireless – 1x M.2 M Key 2242/2260/2280 with PCIe x4 and SATA3 for SSD – 1x M.2 B Key 3042/3052 with USB 3.0 Signal – 1x SIM Card socket |

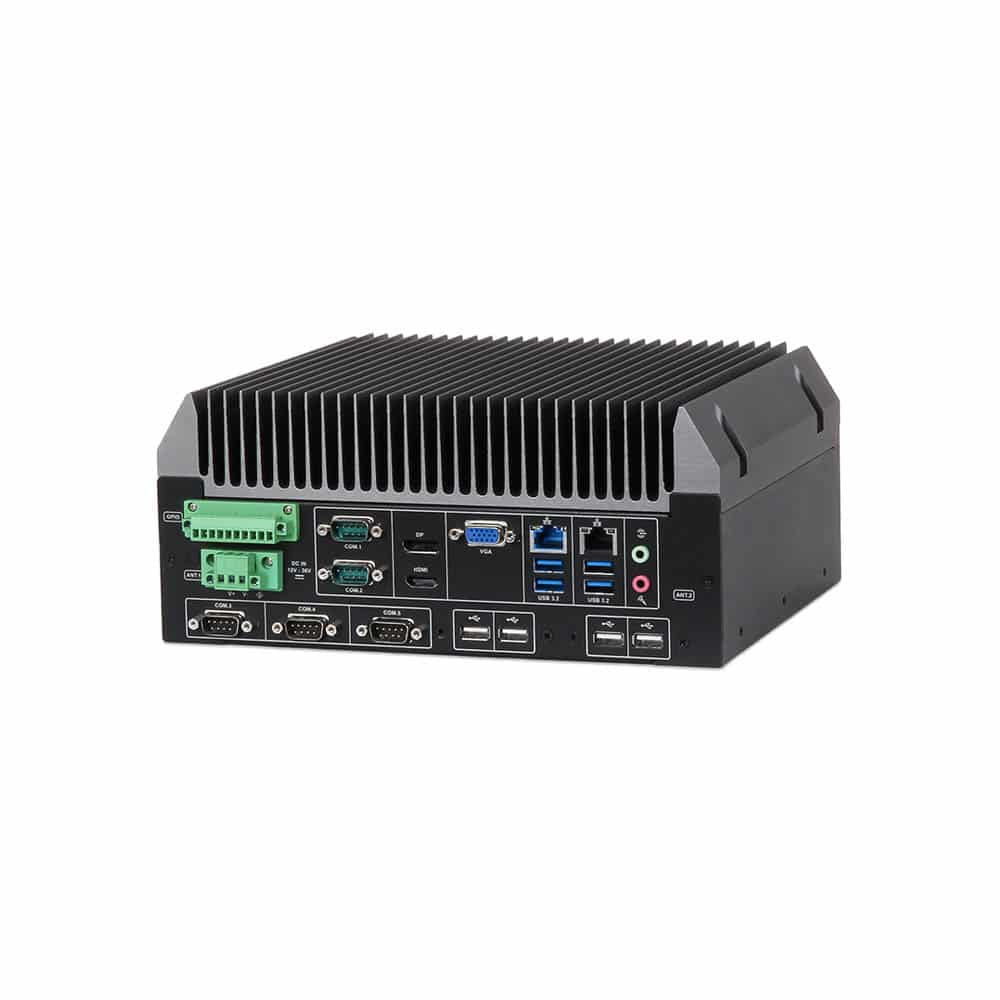

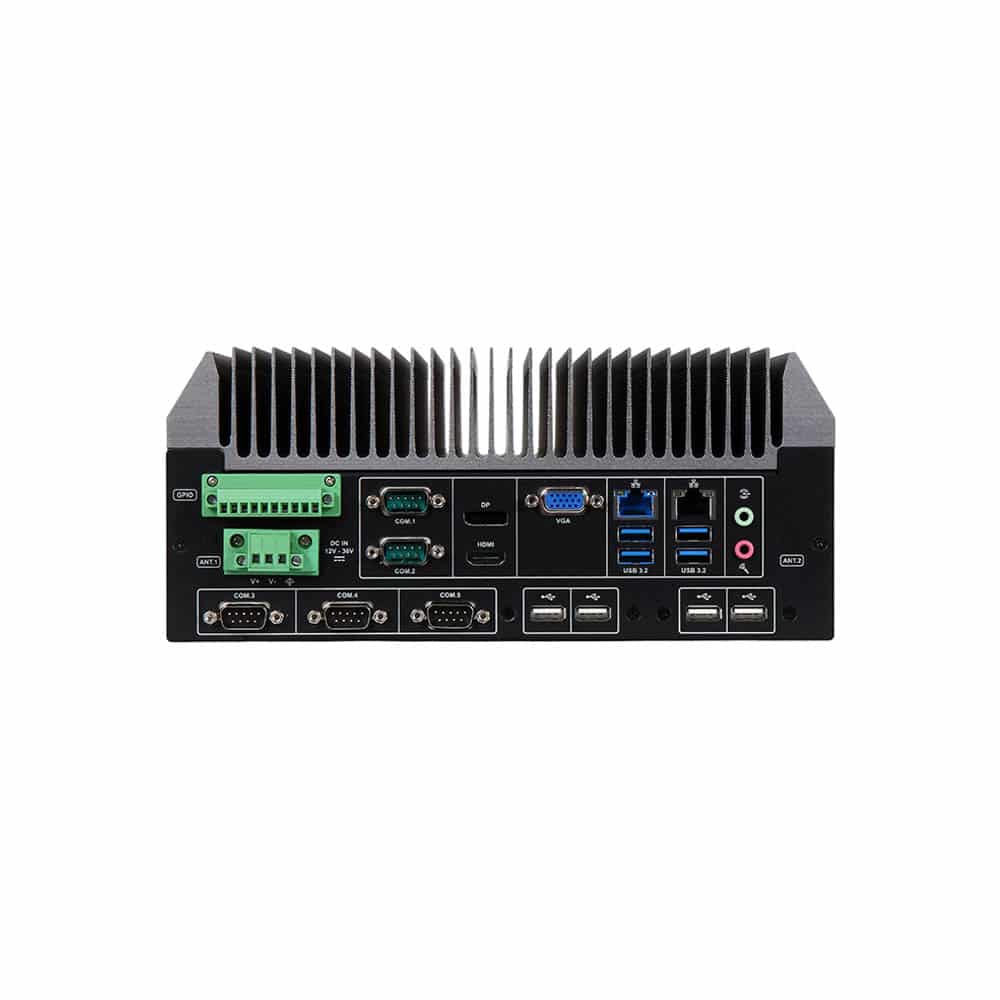

| 外部输入/输出 | |
| 串行端口 | 5x COM ports( 2x RS-232/422/485) |
| 显示器 | – 1x HDMI 2.0a , resolution up to 4096×2160 @60Hz – 1x DisplayPort 1.2 , resolution up to 4096×2160 @60Hz – 1x VGA , resolution up to 1920×1200 @60Hz |
| USB | – 4x USB 3.2 Gen 1 – 4x USB 2.0 |
| 音源 | Audio Jack with Line-out / Mic-in with Realtek ALC887 Audio controller |
| 以太网络 | – Intel® I219LM and Intel® I225LM Ethernet controller – 2x RJ45 connectors |
| GPIO | 1x Programmable 8-bit Digital I/O |

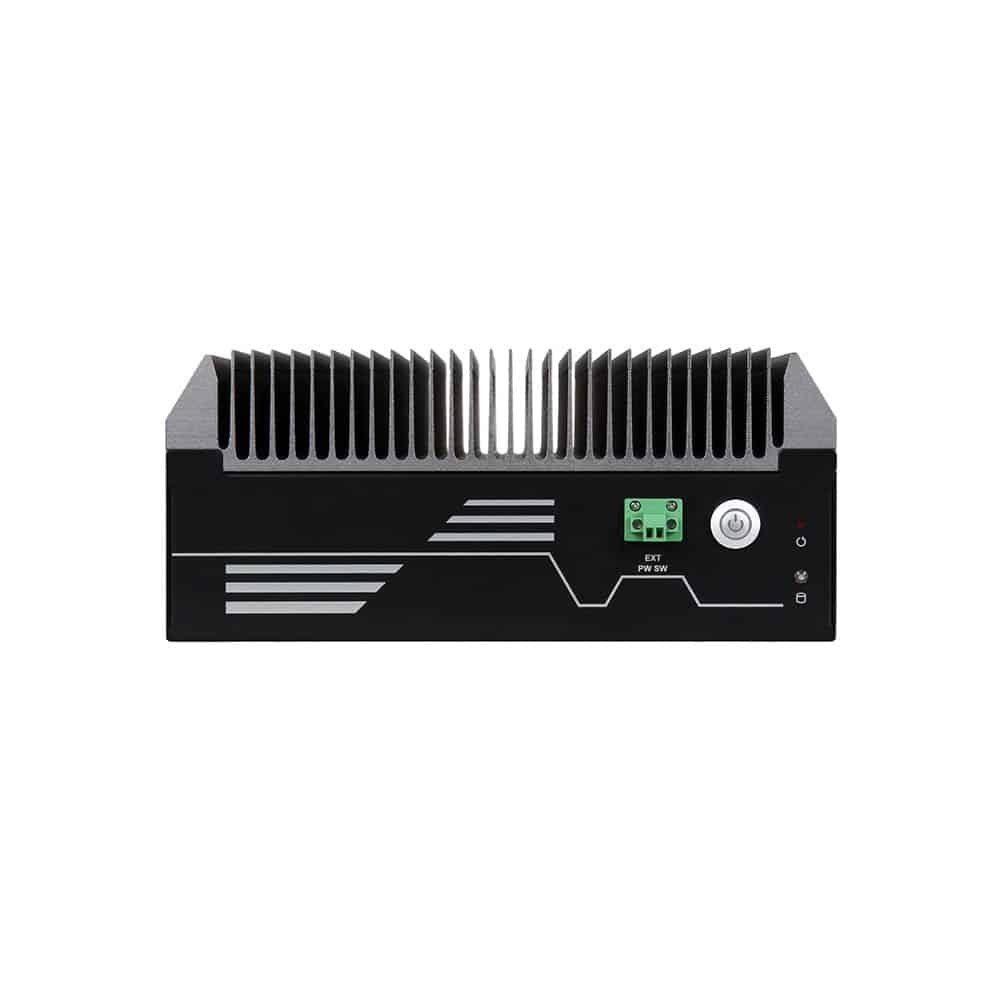

| 其他 | – 2x Antenna hole for WiFi or 4G/GPS module – 1x EXT Power Switch |
| 电源供应 | |
| 电源输入 | DC 12V ~ 36V with 3-pin Terminal Block Connector |
| 环境条件 | |
| 运作温度 | -20°C ~ 60°C |
| 储存温度 | -40°C ~ 80°C |
| 相对湿度 | 40°C, 95%RH non-condensing |
| 运作振动 | 1Grms/10-500Hz, IEC 60068-2-6 |
| 运作震动 | 50G, 11 msec, IEC 60068-2-27 |
| 机构 | |
| 尺寸 | 253(W) x 201.2(D) x 111.8(H) mm |
| 重量 | 5.5 Kg |
| 架设方式 | Wall mounting |
