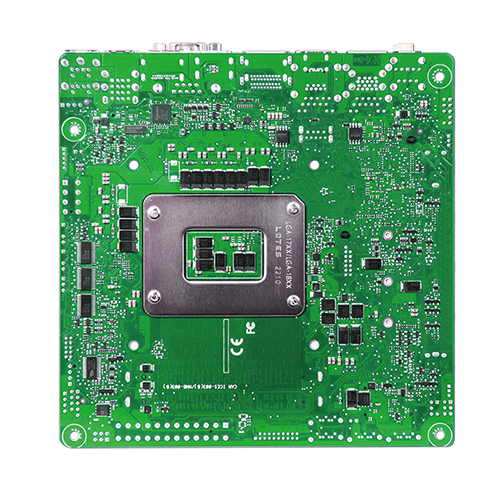

WADE-8213-Q670E

搭载第 12 代/第 13 代英特尔® 酷睿™ 处理器 的 Mini-ITX 主板，与高达 64GB 的 DDR5 SODIMM、eDP/LVDS、3 个 DP 端口、HDMI、双 GbE LAN、5 个 COM 端口

产品特色

  • Support Intel® 12th/13th Gen Core™ Processors
  • Two SO-DIMM support DDR5 DRAM up to 64GB
  • Support dual Ethernet, 5x COM ports, 3x USB 3.2 Gen2 ports, 4x SATA III ports and Audio
  • Support one PCIe x16(Gen5), one M.2 Key E 2230 with PCIe x1 and CNVI for Wireless and one M.2 Key M 2242/2260/2280 with PCIe x4 and SATA3 for SSD
型录下载
业务服务需求
产品支持服务

产品描述

WADE-8213-Q670E搭载Intel® Q670E 芯 片组和第12/13代 Intel® Core™ i9/i7/i5/i3 台式机处理器。它支持多个显示输出、工业应用的传统功能选项、GPIO 端口、双 LAN 以及丰富的 PCIe Gen5、M.2 M 和M.2 E 键。 在更小的尺寸上具有丰富的 I/O 功能和先进的连接性和更薄的节省空间的平台， Portwell WADE-8213-Q670E 是各种嵌入式应用的理想选择

规格

Specifications
特点
处理器 Intel® 12th/13th Gen Core™ Processors CPU in LGA1700 package
芯片组 Intel® Q670E
BIOS AMI uEFI BIOS
内存 Support up to 64GB DDR5 4800 on two SO-DIMM socket
储存装置
  • Supports 4x SATA III ports
  • Supports RAID 0, 1, 5, 10
看门狗计时 Programmable watchdog timer
硬件监控 System monitor(Voltage, Fan Speed and Temperature)
扩充接口
  • 1x PCIe x16 Gen 5
  • 1x M.2 Key E 2230 with PCIe x1 and CNVI for Wireless
  • 1x M.2 Key M 2242/2260/2280 with PCIe x4 and SATA3 for SSD

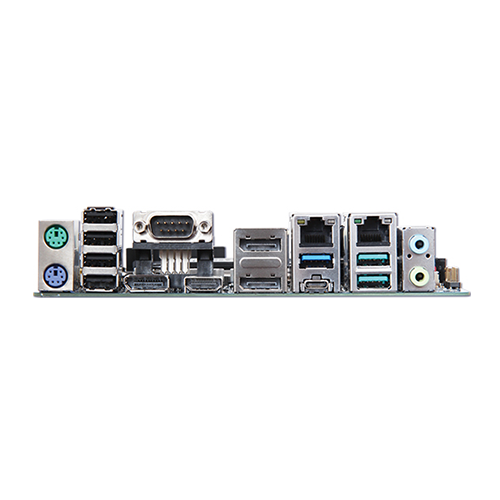

I/O 界面
音源 Audio Jack on rear I/O with Line-out / Line-in with Realtek ALC897 audio controller
以太网络
  • Intel® I210AT (1GbE) and Intel® I225LM (2.5GbE) Ethernet controller
  • 2x RJ45 connectors on rear I/O
串行端口
  • 2x RS232/422/485 ports (one port on rear I/O and one port on board header)
  • 3x RS232 port on pin header
USB
  • 3x USB3.2 (Gen2) on rear I/O(2x Type A + 1x Type C)
  • 1x USB3.2 (Gen1) on rear I/O
  • 1x USB3.2 (Gen1) on board(Vertical Type-A)
  • 2x USB3.2 (Gen1) on pin header
  • 4x USB2.0 on rear I/O
  • 2x USB2.0 on pin header
GPIO 8-bit configurable controlled by embedded controller
显示器
图像控制 Intel® UHD Graphics 770 supports DirectX 12, OpenGL 4.6
显示器界面
  • DP: Three DP ports on rear I/O, resolution up to 8K
  • eDP/LVDS: One eDP/LVDS port on board header, switch by BIOS
  • HDMI: One HDMI connector on rear I/O
机构与环境
尺寸 170mm(L) x 170mm(W)
电源供应 ATX power input
环境
  • Operation Temperature: 0°C to 60°C
  • Storage Temperature: -20°C to 80°C
  • Relative Humidity: 5% to 95%, non-condensing
MTBF Over 100,000 hours at 40°C

订购指南

Ordering Guide

AB1-3P58

 (R).WADE-8213-Q670E
ATX ESB.Q670E w/o ECC LGA1700.w/DDR5 /eDP/LVDS/Thripal DP/HDMI/Dual GbE/COM/Audio/USB
