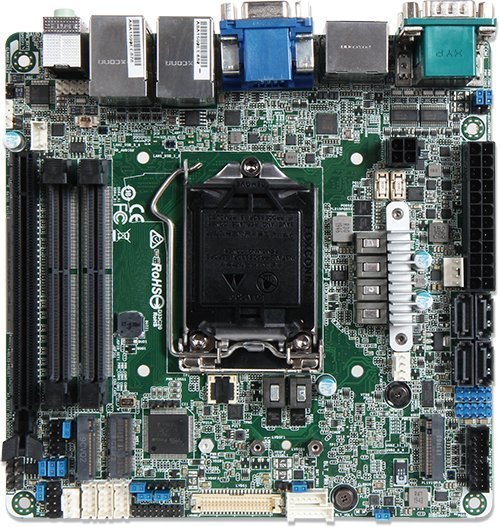

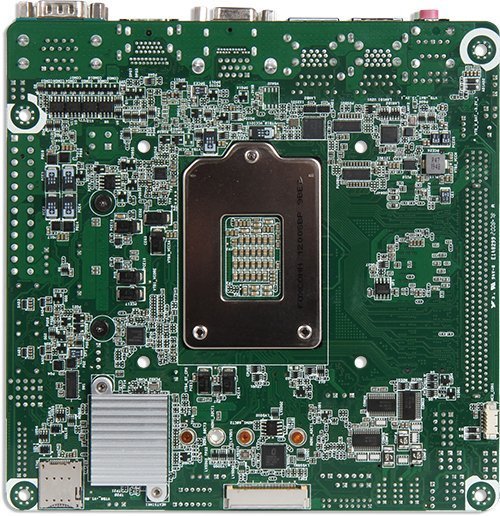

WADE-8212-Q470E

搭载英特尔® 第 10 代酷睿™ 处理器 Mini-ITX 与高达 64G的DDR4 SO-DIMM、VGA、DPport HDMI、LVDS、两个 GbE LAN 端口、五个 COM 端口

产品特色

  • Intel® 10th Gen Core™ Processors support
  • Supports two SO-DIMMs support DDR4 Non-ECC SDRAM up to 64GB
  • Supports dual Ethernet(one port support 1G/one port support 2.5G), five COM Ports, ten USB Ports, four SATA III Ports and Audio
  • Support one PCIe x16(Gen3), one M.2 Key E 2230 with PCIe x1, CNVI and USB2.0 for Wireless, one M.2 Key M 2242/2260/2280 with PCIe x4 and SATA3 for SSD, one M.2 Key B 3042/3052 with USB 3.0 Signal and one SIM Card socket

产品描述

WADE-8212-Q470E 搭载英特尔® Q470E 芯片组和台式机处理器,包括英特尔® 第 10 代酷睿™ i3/i5/i7 SKU。此主板支持 DDR4、PCIe 3.0 和 SATAIII。这些功能可帮助您构建高性能和稳定的系统

规格

MODEL WADE- 8212-Q470E
Form Factor Mini-ITX
处理器 Intel® Core™ i3/i5/i7/ i9/Pentium®/ Celeron®
芯片组 Intel® Q470E
BIOS AMI UEFI
内存 2x DDR4 SO-DIMM up to 64G
扩充接口
  • 1x PCIe x16 Gen 3
  • 1x M.2 Key E 2230 with PCIe x1, CNVI and USB2.0 for Wireless
  • 1x M.2 Key M 2242/2260/2280 with PCIe x4 and SATA3 for SSD
  • 1x M.2 Key B 3042/3052 with USB 3.0 Signal
  • 1x SIM Card socket
显示器 VGA/Dual DP/LVDS
音源 Realtek ALC887 HDA codec
LAN 2x GbE
串行端口
  • 3x RS-232
  • 2x RS-232/422/485
USB
  • 6x USB3.2 Gen1
  • 4x USB2.0
储存装置
  • Supports 4x SATA III ports
  • Supports RAID 0, 1, 5, 10
GPIO 8 bit
其它 N/A
尺寸 170 x 170mm

订购指南

AB1-3D63 (R).WADE-8212-Q470E
Mini-ITX ESB.Q470E w/o ECC LGA1200.w/DDR4 SO-DIMM /VGA/DP/HDMI/Dual GbE/COM/Audio/USB

包装清单

One WADE-8212-Q470E Main board
One I/O shield
One Installation CD
One SATA cable
One CPU coolor bracket
