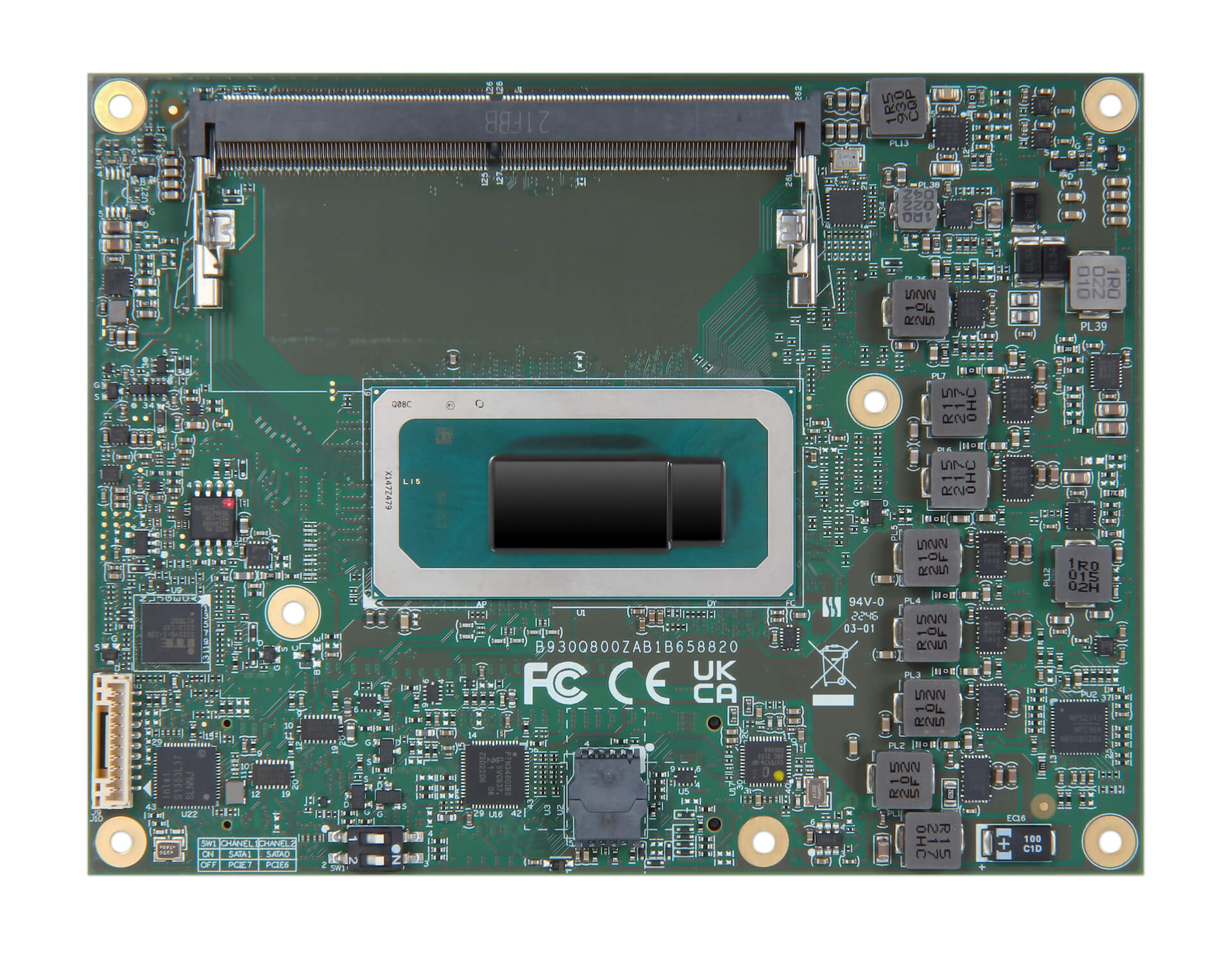

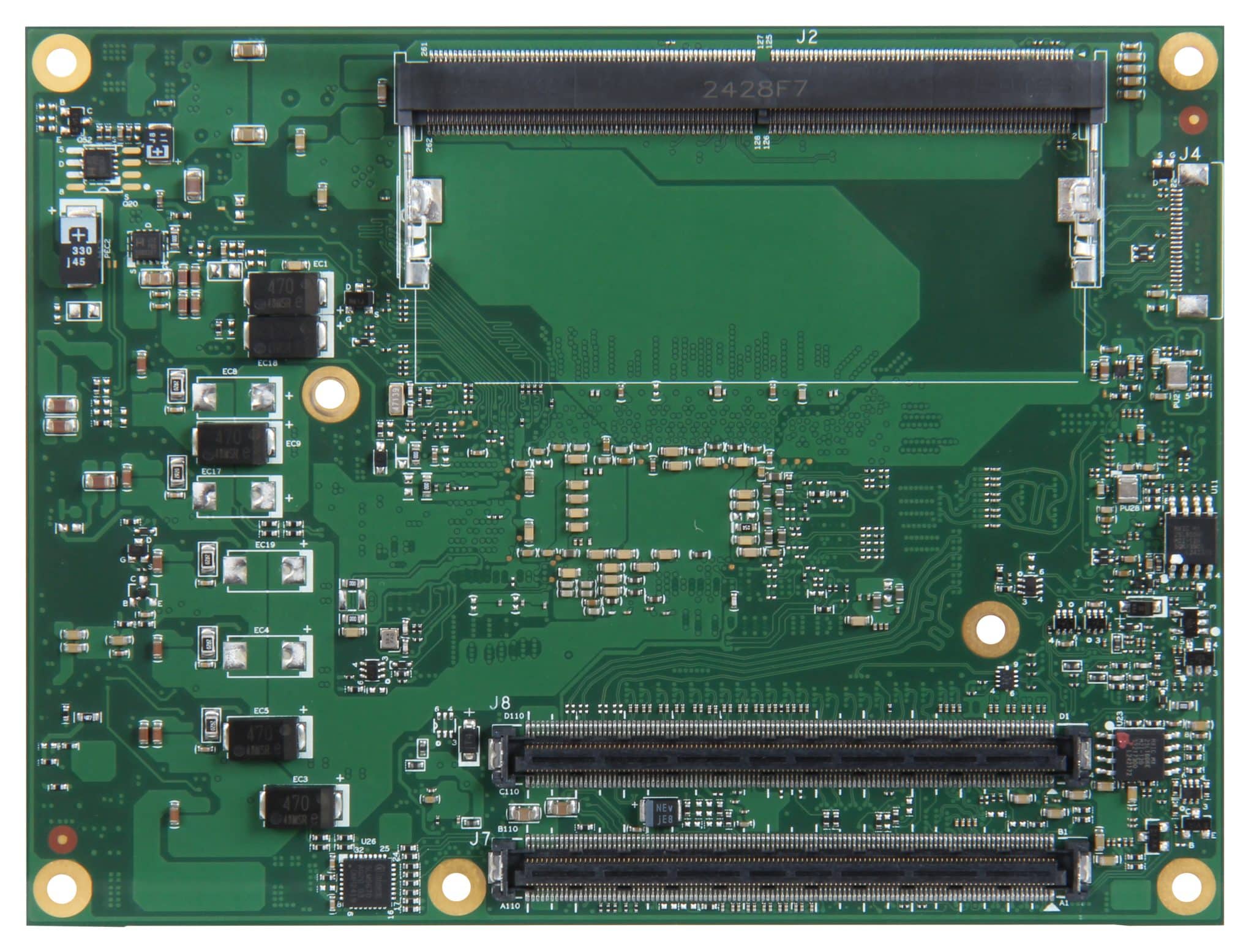

PCOM-B658VGL

COM Express Type6 Basic size模块计算机搭载 Intel® 12th / 13th Gen H/P/U处理器 DDR5 SO-DIMM, DDI, PCIe Gen 4, USB 3.2 Gen2, 2.5Gb 以太网络, discrete TPM 2.0, eDP, SATA

产品特色

  • 12th / 13th Gen Intel® Core™, Celeron® 系列处理器与Intel® 7 lithography
  • 最多6x performance core +8x efficient core与最多96x graphic execution units
  • 2x DDR5-4800 non-ECC SO-DIMMs最多64GB, 1x PCIe Gen4 x8(H series), 2x Gen4 x4
  • 4x USB3.2 Gen2, 2x SATA, 3x DDI, VGA, eDP/LVDS
  • Options for Industrial Temperature Range -40°C up to +85°C Options for onboard PCIe NVMe SSD
型录下载
业务服务需求
产品支持服务
产品应用说明

产品描述

COM Express模块计算机搭载 Intel® 12th / 13th Gen H/P/U平台。与标准COM Express Rev3.1兼容。平台采用Intel 7 lithography与VNNI指令集，提供先进运算能力与 15~45W热能符合广大情境领域应用。PCOM-B658VGL支持PCIe Gen4 lanes与2x Non-ECC DDR5 SO-DIMM适合重 要任务应用与人工智能边缘运算。它也提供最高7x PCIe Gen3 x1 lanes, 2x optional USB4(alternative with DDI), 4x USB 3.2 Gen 2与2x SATA III。完整且弹性的I/O容量也满足广泛的工业/嵌入式应用

规格

Specifications
General
产品 PCOM-B658VGL
尺寸 COM Express Type6 Basic Size (125 X 95mm)
CPU系列 H series P series U series
核心P+E/线程 Up to 6P + 8E/20T Up to 6P + 8E/16T Up to 2P + 8E/12T
频率 2.1 ~ 2.7 GHz 1.7 ~ 1.9 GHz 1.1 ~ 1.7 GHz
Turbo频率 Up to 5.0 GHz Up to 4.8 GHz Up to 4.9 GHz
Intel® 智能快取 Up to 24 MB Up to 24 MB Up to 12 MB
Intel® Gfx EU Up to 96 EU Up to 96 EU Up to 96 EU
图形最大频率. Up to 1.40 GHz Up to 1.40 GHz Up to 1.30 GHz
处理器TDP
(Up / Nominal / Down)		 65W / 45 W / 35 W 35W / 28 W / 20W 28W / 15 W / 12W
平台路径控制器 SoC
内存种类/速度 DDR5 SO-DIMM up to 64GB 4800MT/s
ECC内存支持 Non-ECC SO-DIMM
(Support IBECC on industrial SKU)



I/O INTERFACE
I/O 界面
SATA 2x SATA (share with PCIe lanes)
USB 2x USB4 (option)
4x USB 3.2 Gen2
8x USB 2.0
以太网络 Intel® I226 series (Support TSN/TCC on industrial SKU)
Serial I/O GPIO 8 bit GPIO (default 4 input/4 output)
I2C Baud Rate: 400KHz
SMBus Baud Rate: 100KHz
UART TX/RX signal only
PCI Express Gen4 1x Gen4 x8 (only H series), 2x Gen4 x4 (All series)
PCI Express Gen3 7x Gen 3.0 x1 (2 lanes share with SATA)
储存 Up to 1TB onboard NVMe SSD (share with PCIe Gen4 x4 lanes)
显示器 模块显示器接口 输出选项 解析
eDP / LVDS (default eDP) eDP up to HBR3 3840×2160@120Hz
LVDS (24bit, dual channel) 1920 x 1200@60Hz
DDI DP up to HBR3 3840×2160@120Hz
HDMI 2.1 3840×2160@120Hz
VGA VGA 1920 x 1200@60Hz
安全 TPM 2.0



CPU SKU 清单 (H series)
CPU SKU 清单 (H series)
中央处理器系列 H 系列嵌入式 H 系列工业用
i7-13800HE i5-13600HE i3-13300HE i7-13800HRE i5-13600HRE i3-13300HRE
核心P+E/线程 6P + 8E/20T 4P + 8E/16T 4P + 4E/12T 6P + 8E/20T 4P + 8E/16T 4P + 4E/12T
频率 2.5 GHz 2.7 GHz 2.1 GHz 2.5 GHz 2.7 GHz 2.1 GHz
Turbo频率 5.0 GHz 4.8 GHz 4.6 GHz 5.0 GHz 4.8 GHz 4.6 GHz
Intel® 智能快取 24 MB 18 MB 12 MB 24 MB 18 MB 12 MB
Intel® Gfx EU 96 EU 80 EU 48 EU 96 EU 80 EU 48 EU
图形最大频率 1.40 GHz 1.40 GHz 1.30 GHz 1.40 GHz 1.40 GHz 1.30 GHz
影像译码盒 2 2 1 2 2 1
处理器TDP
(最高/名义上/最低)		 65W / 45 W / 35 W 65W / 45 W / 35 W
频内错误修正代码 No Yes
TSN/TCC No Yes
支持温度 0°C to 60°C -40°C to 85°C



CPU SKU 清单 (P series)
CPU SKU 清单 (P series)
中央处理器系列 P 系列嵌入式 P 系列工业用
i7-1370PE i5-1350PE i5-1340PE i3-1320PE i7-1370PRE i5-1350PRE i3-1320PRE
核心P+E/线程 6P + 8E/16T 4P + 8E/16T 4P + 8E/16T 4P + 4E/12T 6P + 8E/16T 4P + 8E/16T 4P + 4E/12T
频率 1.9 GHz 1.8 GHz 1.8 GHz 1.7 GHz 1.9 GHz 1.8 GHz 1.7 GHz
Turbo频率 4.8 GHz 4.6 GHz 4.5 GHz 4.5 GHz 4.8 GHz 4.6 GHz 4.5 GHz
Intel® 智能快取 24 MB 12 MB 12 MB 12 MB 24 MB 12 MB 12 MB
Intel® Gfx EU 96 EU 80 EU 80 EU 48 EU 96 EU 80 EU 48 EU
图形最大频率 1.40 GHz 1.40 GHz 1.35 GHz 1.35 GHz 1.40 GHz 1.40 GHz 1.35 GHz
影像译码盒 2 2 2 1 2 2 1
处理器TDP
(最高/名义上/最低)		 35W / 28 W / 20W 35W / 28 W / 20W
频内错误修正代码 No Yes
TSN/TCC No Yes
支持温度 0°C to 60°C -40°C to 85°C



CPU SKU 清单 (U series)
CPU SKU 清单 (U series)
中央处理器系列 U 系列嵌入式 U 系列工业用
i7-1365UE i5-1345UE i5-1335UE i3-1315UE U300E i7-1365URE i5-1345URE i3-1315URE
核心P+E/线程 2P + 8E/12T 2P + 8E/12T 2P + 8E/12T 2P + 4E/8T 1P + 4E/5T 2P + 8E/12T 2P + 8E/12T 2P + 4E/8T
频率 1.7 GHz 1.4 GHz 1.3 GHz 1.2 GHz 1.1 GHz 1.7 GHz 1.4 GHz 1.2 GHz
Turbo频率 4.9 GHz 4.6 GHz 4.5 GHz 4.5 GHz 4.3 GHz 4.9 GHz 4.6 GHz 4.5 GHz
Intel® 智能快取 12 MB 12 MB 12 MB 10 MB 8 MB 12 MB 12 MB 10 MB
Intel® Gfx EU 96 EU 80 EU 80 EU 64 EU 48 EU 96 EU 80 EU 64 EU
图形最大频率 1.30 GHz 1.25 GHz 1.25 GHz 1.20 GHz 1.10 GHz 1.30 GHz 1.25 GHz 1.20 GHz
影像译码盒 2 2 2 1 1 2 2 1
处理器TDP
(最高/名义上/最低)		 28W / 15 W / 12 W 65W / 45 W / 35 W
频内错误修正代码 No Yes
TSN/TCC No Yes
支持温度 0°C to 60°C -40°C to 85°C



MECHANICAL & ENVIRONMENT
机构与环境
尺寸 125 x 95mm
直流电输入 Normal: +12V DC AT/ATX mode
储存温度 -40°C to 85°C
运作温度 0°C to 60°C -40°C to 85°C(Industrial SKU)
认证 Contact us
MTBF TBD
震动 TBD
操作系统 Windows 10/11 Ubuntu

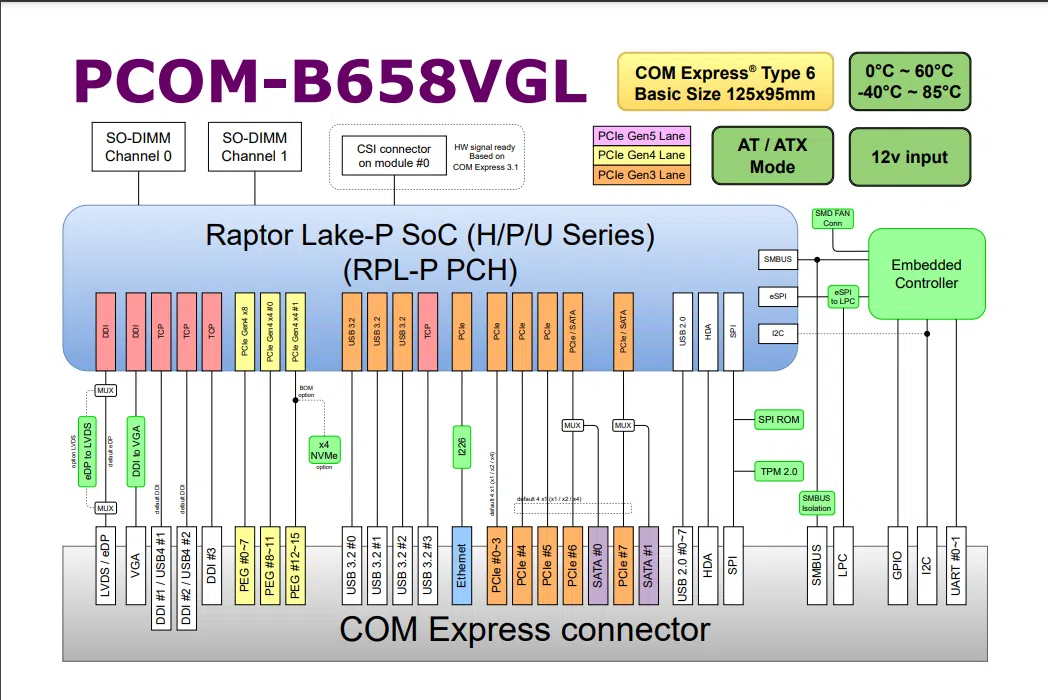

方块图

订购指南

Ordering Guide
产品 订购P/N 状态
PCOM-B658VGL-13800HE AB1-3R24 Available
PCOM-B658VGL-13600HE AB1-3R52 Available
PCOM-B658VGL-13300HE AB1-3R51 Available
PCOM-B658VGL-1370PE AB1-3R50 Available
PCOM-B658VGL-1350PE AB1-3R49 Available
PCOM-B658VGL-1340PE AB1-3R63 Available
PCOM-B658VGL-1320PE AB1-3R48 Available
PCOM-B658VGL-1365UE AB1-3R47 Available
PCOM-B658VGL-1345UE AB1-3R46 Available
PCOM-B658VGL-1335UE AB1-3R64 Available
PCOM-B658VGL-1315UE AB1-3R45 Available
PCOM-B658VGL-U300E AB1-3R44 Available
PCOM-B658VGL-13800HRE TBD In Development
PCOM-B658VGL-13600HRE TBD In Development
PCOM-B658VGL-13300HRE TBD In Development
PCOM-B658VGL-1370PRE TBD In Development
PCOM-B658VGL-1350PRE TBD In Development
PCOM-B658VGL-1320PRE TBD In Development
PCOM-B658VGL-1365URE TBD In Development
PCOM-B658VGL-1345URE TBD In Development
PCOM-B658VGL-1315URE TBD In Development

配件

Accessory
配件 订购P/N 状态
Cooler (Heatpipe) B9972160 Available
Heatsink (Heatpipe) B830B940 Available
Heatspreader (Heatpipe) B830B950 Available
PCOM-C605R
Mini-ITX Carrier		 AB1-3P78 Available
PCOM-C60B
ATX Evaluation Carrier		 AB1-3G22 Available
